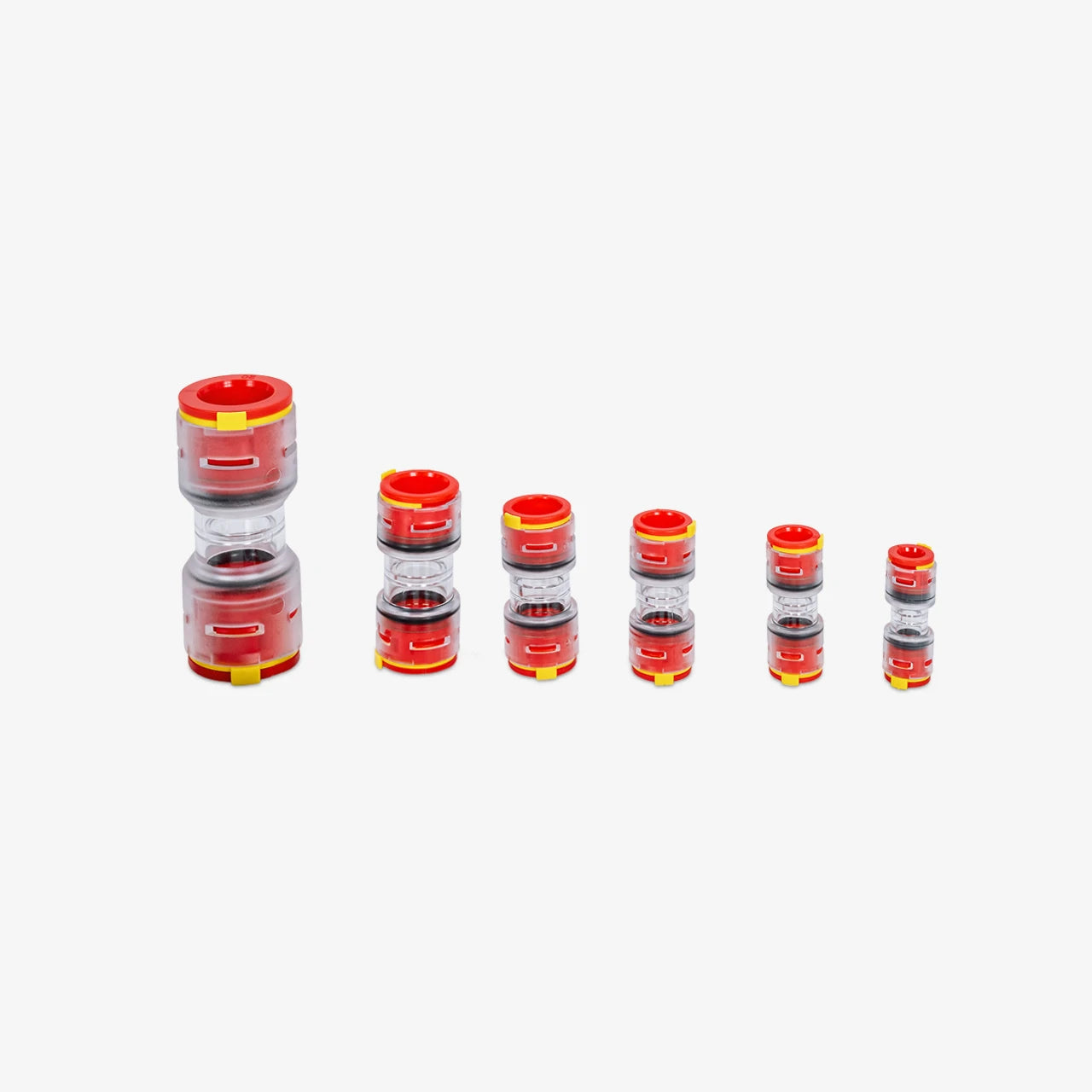

Die Omelcom Verbinder und Doppelsteckmuffen für Mikrorohre stellen die zug- und druckfeste Verbindung zweier Rohrenden innerhalb eines Glasfaser-Leitungsrohrnetzes (Speedpipes) her.
Sie verlängern Trassen und setzen beschädigte Abschnitte instand, ohne die Dichtigkeit des Rohrverbands oder den freien Innenquerschnitt für das spätere Einblasen der Faser zu beeinträchtigen.
Kernfunktionen im Detail
- Werkzeuglose Steckmontage: Beide Rohrenden werden lediglich bis zum Anschlag in die Muffe geschoben. Die Verriegelungsklaue aus Edelstahl greift selbsttätig, sodass auf der Baustelle weder Spezialwerkzeug noch Klebstoff erforderlich ist.
- Geprüfte Zugfestigkeit nach EN 50411-2-8: Im Zugversuch hält die Verbindung je nach Durchmesser 440 N (7 mm) bis 1.200 N (20 mm) stand. Ein Auseinanderrutschen beim Verlegen, beim Nachziehen im Erdreich oder beim Einblasen des Kabels wird damit ausgeschlossen.
- Dichtheit nach IP68: Die umlaufende EPDM-Dichtung verschließt die Stoßstelle dauerhaft gegen Staub, Feuchtigkeit und Grundwasser und sichert so insbesondere erdverlegte Trassen.
- Druckfest für die Einblastechnik: Der Betriebsdruck im Druckluftsystem beträgt 16 bar, der Berstdruck liegt bei 26 bar. Der Übergang bleibt dabei absatzfrei, sodass Kalibrier-, Einzieh- und Einblasvorgänge ungehindert über die Verbindungsstelle hinweg möglich sind.
- Transparente Gehäusekonstruktion: Durch das durchsichtige Polycarbonat-Gehäuse ist der bündige und mittige Sitz beider Mikrorohre jederzeit optisch kontrollierbar.
- Ausgelegt auf Netzlebensdauer: Der Einsatzbereich reicht von –20 °C bis +50 °C, die geschätzte Lebensdauer beträgt 25 Jahre.
Anwendungsbereiche in der Praxis
- Trassenverlängerung im Tiefbau: Zum Ankoppeln des nächsten Rohrabschnitts, wenn die Trommellänge des Mikrorohrs die zu erschließende Strecke nicht abdeckt.
- Instandsetzung nach Beschädigung: Zur Wiederherstellung des Rohrnetzes, wenn ein Abschnitt nach Bagger- oder Verlegeschaden herausgetrennt und durch ein neues Rohrstück ersetzt wird.
- Anbindung von Verteilpunkten: Zum Verbinden von Rohrenden aus unterschiedlichen Bauabschnitten an Hausanschlüssen (HÜP), in Straßenverteilern oder Muffenbereichen.
