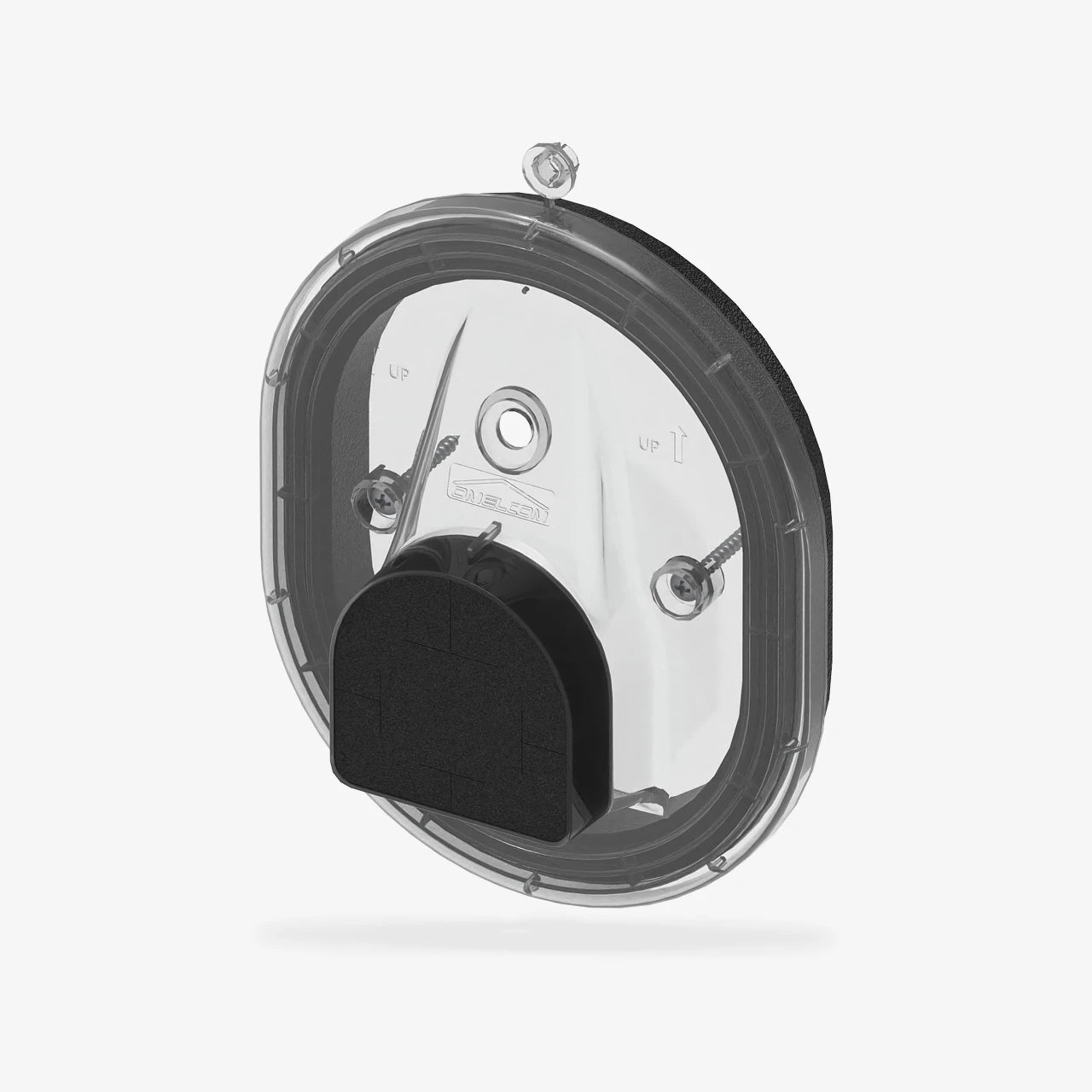

Omelcom inPass Multi Seal – FTTH-Massivwand-Hauseinführung für Mehrfachbelegung
Das Omelcom inPass Multi Seal ist eine hochflexible, professionelle All-in-one-Hauseinführung, die speziell für die Durchquerung von Massivwänden (wie z. B. Beton ab 20 cm Stärke) beim FTTH-Netzausbau entwickelt wurde. Die Besonderheit dieses Systems liegt in der Mehrfachbelegung: Es ermöglicht die gleichzeitige, sichere Durchführung von bis zu 4 Glasfaserkabeln durch nur ein einziges Bohrloch. Damit ist es die ideale Lösung für Mehrfamilienhäuser und Wohnblöcke).

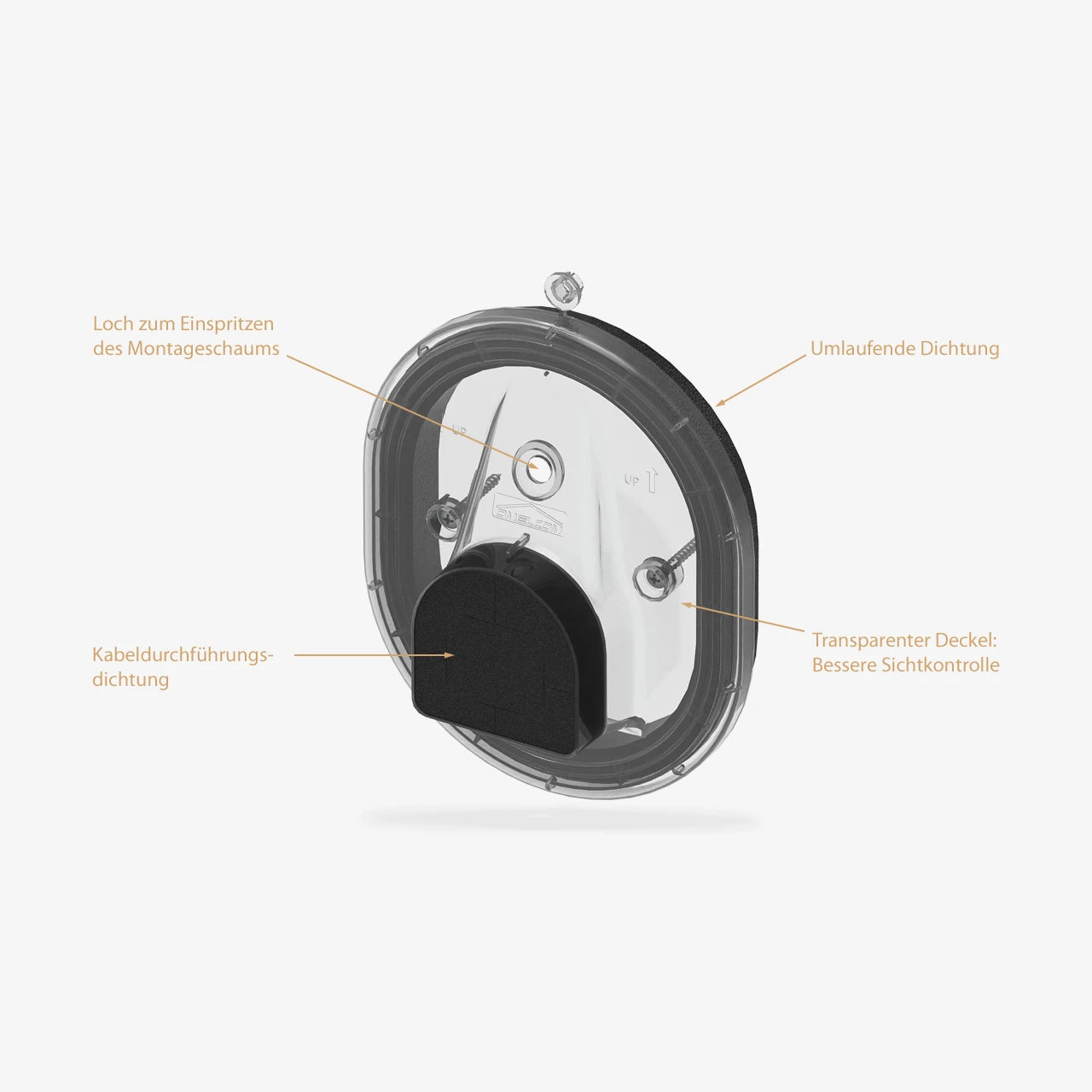

Dank des transparenten Deckels lässt sich die korrekte Ausdehnung des expandierenden PU-Schaums direkt bei der Montage visuell überprüfen. Das System ist flexibel neigbar sowie umpositionierbar, was die Installationszeit in dichten Netzumgebungen spürbar verkürzt. Die Hauseinführung erfüllt zudem die strengen Anforderungen moderner Gebäudehüllen an eine dauerhafte Gas- und Wasserdichtigkeit.
Produktvorteile
- Mehrfachbelegung: Führt bis zu 4 Glasfaserkabel gleichzeitig durch eine einzige Bohrung.
- Visuelle Qualitätskontrolle: Transparente Abdeckung für die sofortige Sichtprüfung der Schaumverteilung.
- Hohe Druckdichtigkeit: Zuverlässig wasser- und gasdicht bis zu einem Druck von 1 bar.
- Optimierte Montage: Leicht neigbar (+45° bis -30°) und umpositionierbar für maximale Flexibilität vor Ort.
- Flexibler Bohrdurchmesser: Je nach Kabelkonfiguration reicht ein Bohrloch von 25 bis maximal 40 mm.
- Hohe Kabelschonung: Integrierte Kabeldurchführungsdichtung schützt die Fasern vor mechanischer Belastung.
Spezifikationen Hauseinführung (inPass Multi Seal)
- Abmessungen: 18 x 13 x 5 cm
- Wandtyp: Massivwand (z. B. Beton) mit mindestens 20 cm Stärke
- Farbe Deckel: Transparent
- Akzeptierte Kabelquerschnitte: Einzelne oder kombinierte Kabeldurchmesser zwischen 7 und 20 mm
- Erforderlicher Bohrlochdurchmesser: 25 mm bis 40 mm (abhängig von der Kabelbelegung)
- Neigungswinkel: +45° bis -30°
- Dichtigkeit: Bis 1 bar absolut dicht
- Befestigung: Über zwei Schrauben
Mögliche Kabelkonfigurationen (nach Hersteller-Tabelle)
- Bohrloch-Ø 25 mm: Für 2 bis 3 Kabel (Ø 7 mm) oder 1 Kabel (Ø 14 mm / Ø 20 mm)
- Bohrloch-Ø 32 mm: Für 4 Kabel (Ø 7 mm), 2 bis 3 Kabel (Ø 12 mm) oder Mischungen (z. B. 1 × 14 mm + 2 × 7 mm)
- Bohrloch-Ø 40 mm: Für 4 Kabel (Ø 12 mm) oder maximale Mischbelegungen (bis zu 4 Kabel, z. B. 1 × 20 mm + 3 × 12 mm)
Spezifikationen Montageschaum
- Chemische Stoffzusammensetzung: Zweikomponenten-Polyurethankleber (PU)
- Haltekraft des Kabels: 20 daN
- Aushärtezeit: 60 Sekunden
- Volle Aushärtung: 80–120 Sekunden
- Volle Austrocknung: 24–72 Stunden
- Zulässige Installationstemperatur: +5 °C bis +40 °C
