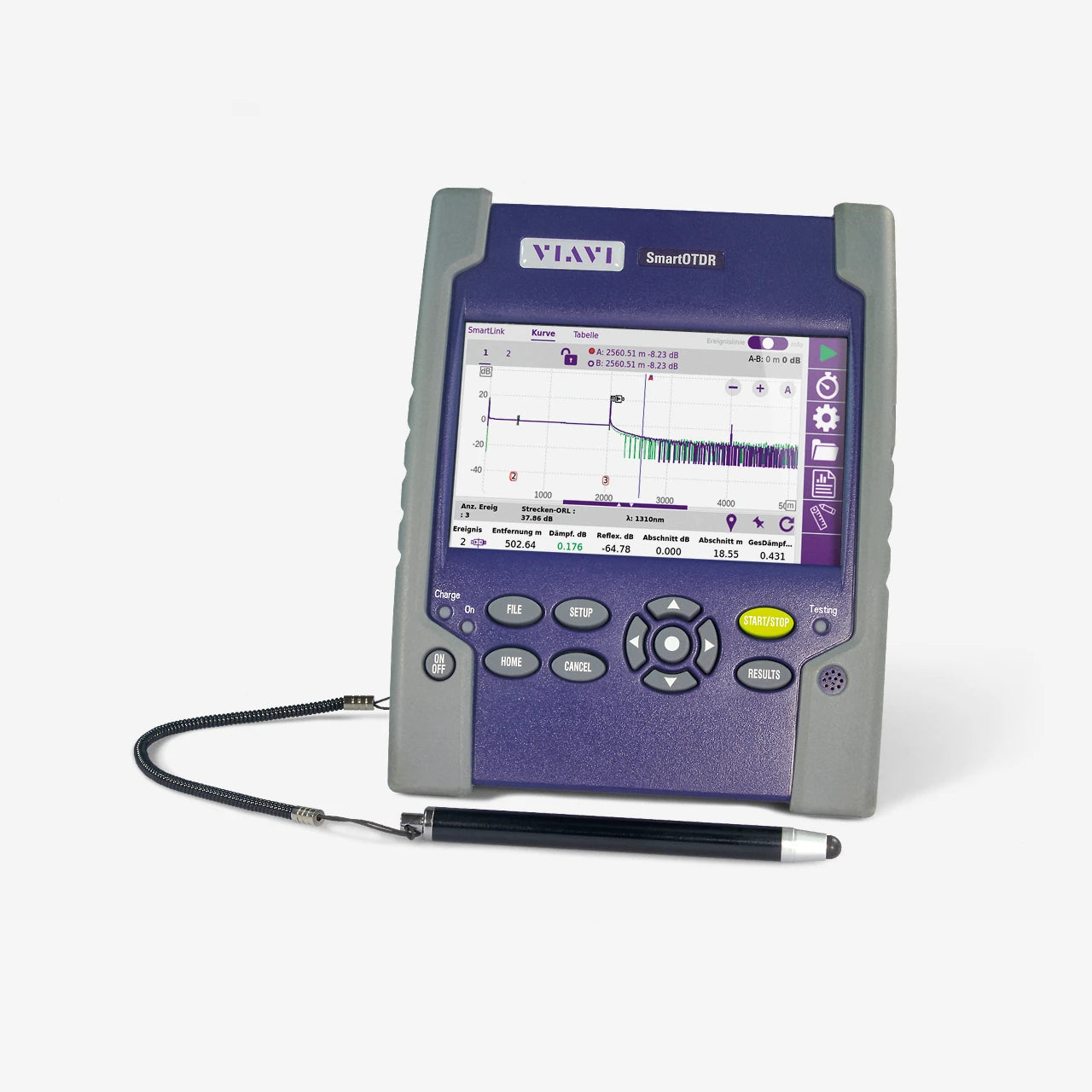

Das VIAVI SmartOTDR Pro Kit (APC) dient der fachgerechten Installation, Inbetriebnahme, Zertifizierung und Fehlersuche in modernen Single-Mode-Glasfasernetzen. Als kompaktes Handgerät vereint es alle erforderlichen physikalischen Messtools für den lückenlosen Qualitätsnachweis von Glasfaserstrecken. Die APC-Ausführung (Angled Physical Contact) ist dabei speziell für den Einsatz in FTTH-, PON- und Metro-Netzen ausgelegt, da dort schräg anpolierte Stecker zur Minimierung von Rückreflexionen zwingend vorgeschrieben sind.

Hauptanwendungsbereiche

• FTTH / PON Netzqualifizierung: Messen durch optische Splitter hindurch (bis zu 1x128-Splitter), um Anschlüsse bis zum Endkunden zu prüfen.
• Abnahmemessungen & Zertifizierung: Erstellen von professionellen Messprotokollen (z.B. als PDF direkt auf dem Gerät) für Auftraggeber und Netzbetreiber.
• Fehlersuche (Troubleshooting): Präzises Lokalisieren von Faserbrüchen, Biegeverlusten (Macrobends) oder schlechten Spleißen in Metro- und Zugangsnetzen.
• FTTA / DAS Fronthaul: Überprüfung von Single-Mode-Strecken an Mobilfunkmasten (Fiber-to-the-Antenna).

Warum die Pro-Ausstattung?

• Im Vergleich zur Standard-Basisversion zeichnet sich das Pro Kit durch einen erweiterten Dynamikbereich von 37/35 dB (1310/1550 nm) aus. Das ermöglicht die präzise Vermessung längerer Faserstrecken sowie das zuverlässige Durchdringen komplexer Splitter-Architekturen. Da das Kit alle essenziellen Messwerkzeuge direkt in einem einzigen Handgerät bündelt, entfällt für Techniker im Außendienst das Mitführen zusätzlicher Ausrüstung:
• OTDR (Optische Zeitbereichsreflektometrie): Misst die Gesamtlänge der Faser und charakterisiert Ereignisse wie Stecker und Spleiße.
• Integrierter Leistungspegelmesser (OPM) & Lichtquelle (LS): Ermöglicht klassische Dämpfungsmessungen.
• Rotlichtquelle (VFL): Sichtbare Laserquelle zur schnellen visuellen Lokalisierung von Brüchen und Faserverwechslungen im Verteiler.
• Smart Link Mapper (SLM): Übersetzt komplexe OTDR-Kurven in eine leicht verständliche Symbolgrafik (Spleiß, Stecker, Splitter mit Gut-/Schlecht-Bewertung), sodass auch weniger erfahrene Techniker die Messergebnisse sofort interpretieren können.
• Konnektivität & Cloud-Anbindung: Ausgestattet mit WiFi und Bluetooth zur direkten Datenübertragung, Fernsteuerung und zum Export von Berichten via VIAVI Solutions Cloud-Systemen.

Optische Spezifikationen (OTDR)

• Fasertyp: Single-Mode (9/125 µm)
• Dynamikbereich (Pro-Version): 37 dB bei 1310 nm / 35 dB bei 1550 nm (ermöglicht Messungen durch optische Splitter bis zu 1:128)
• Ereignistotzone (EDZ): ≤ 0,9 m (präzise Erkennung dicht aufeinanderfolgender Stecker)
• Dämpfungstotzone (ADZ): ≤ 3,6 m
• Pulsbreiten: 5 ns bis 20 µs

Software & Datenauswertung

• Anzeige-Modi: Klassische OTDR-Kurve und Smart Link Mapper (SLM) (symbolbasierte Liniengrafik)
• Datenformat: Bellcore / Telcordia-konform (.SOR nach GR-196-CORE)
• Berichterstellung: Direkte PDF-Exportfunktion auf dem Gerät
• Speicher: Interner Speicher für bis zu 10.000 OTDR-Kurven

Hardware, Display & Konnektivität

• Display: 5-Zoll-Touchscreen (kapazitiv, tageslichttauglich)
• Schnittstellen: 2× USB 2.0, 1x Micro-USBDrahtlos: WLAN (Wi-Fi) und Bluetooth integriert (für Cloud-Upload und Smartphone-Kopplung)
• Akkulaufzeit: Bis zu 20 Stunden Dauerbetrieb
• Akkukapazität: 25,3 Wh
• Abmessungen in mm: 125 H × 75 B × 230 L
• Gewicht: Extrem leicht mit ca. 0,9 kg (inklusive Akku)
