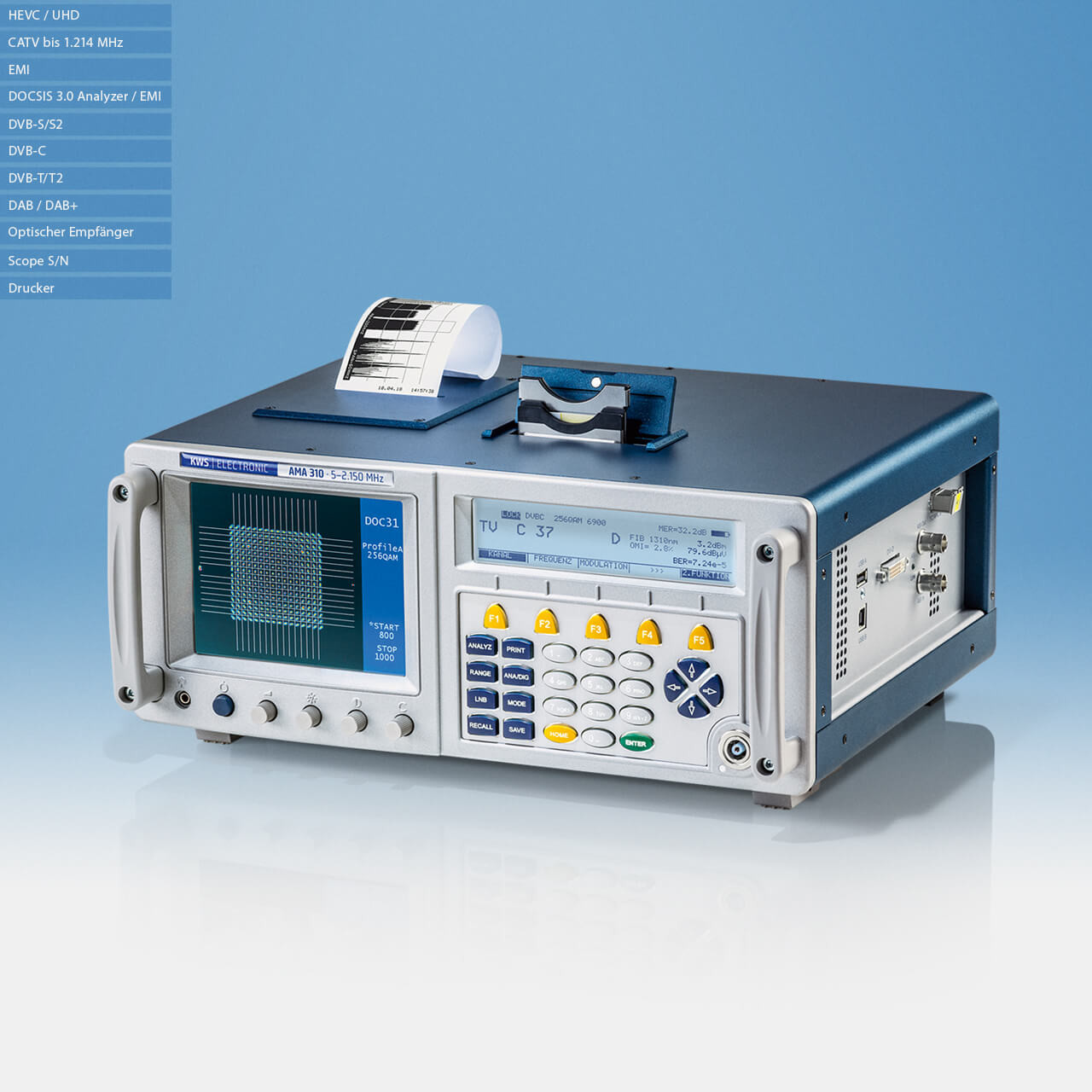

AMA 310 Complete D3.0 Antennenmessempfänger

Der neue AMA 310 Complete D3.0: klassische Messtechnik in unerreichter Ausstattung und Effizienz. Kein Messempfänger ist einfacher zu bedienen, keiner macht das Arbeiten leichter, selbst bei sehr komplexen Fehleranalysen. Er ist vollständig für alle HF-Messungen ausgestattet und DOCSIS 3.1-Messmodule können als Optionen geordert werden. Zusätzlich zu den identischen HF-Messzweigen, können auch optische Signale gemessen und verarbeitet werden – ungeachtet dessen, ob das Gerät an eine SAT-Anlage oder ein CATV-Netz angeschlossen ist.

Ob bei weitläufigen Satellitenanlagen oder CATV-Netzen, der optische Signaltransport wird immer bedeutender: Der immense Vorteil dieser Technologie ist, dass lange Strecken energiesparend und potenzialfrei bewältigt werden.

Die Übertragung ist unterschiedlich, aber die Verfahren bleiben gleich; auf gewohnte Verfahren nicht verzichten – das ist maßgebend beim AMA 310 Complete D3.0. Jeder, der mit diesem Gerät im Einsatz ist, hat eine perfekte Verbindung zwischen herkömmlichen und bekannten HF-Messungen und der zusätzlichen Treffsicherheit bei der Fehleranalyse durch die Einspeisung optischer Signale.

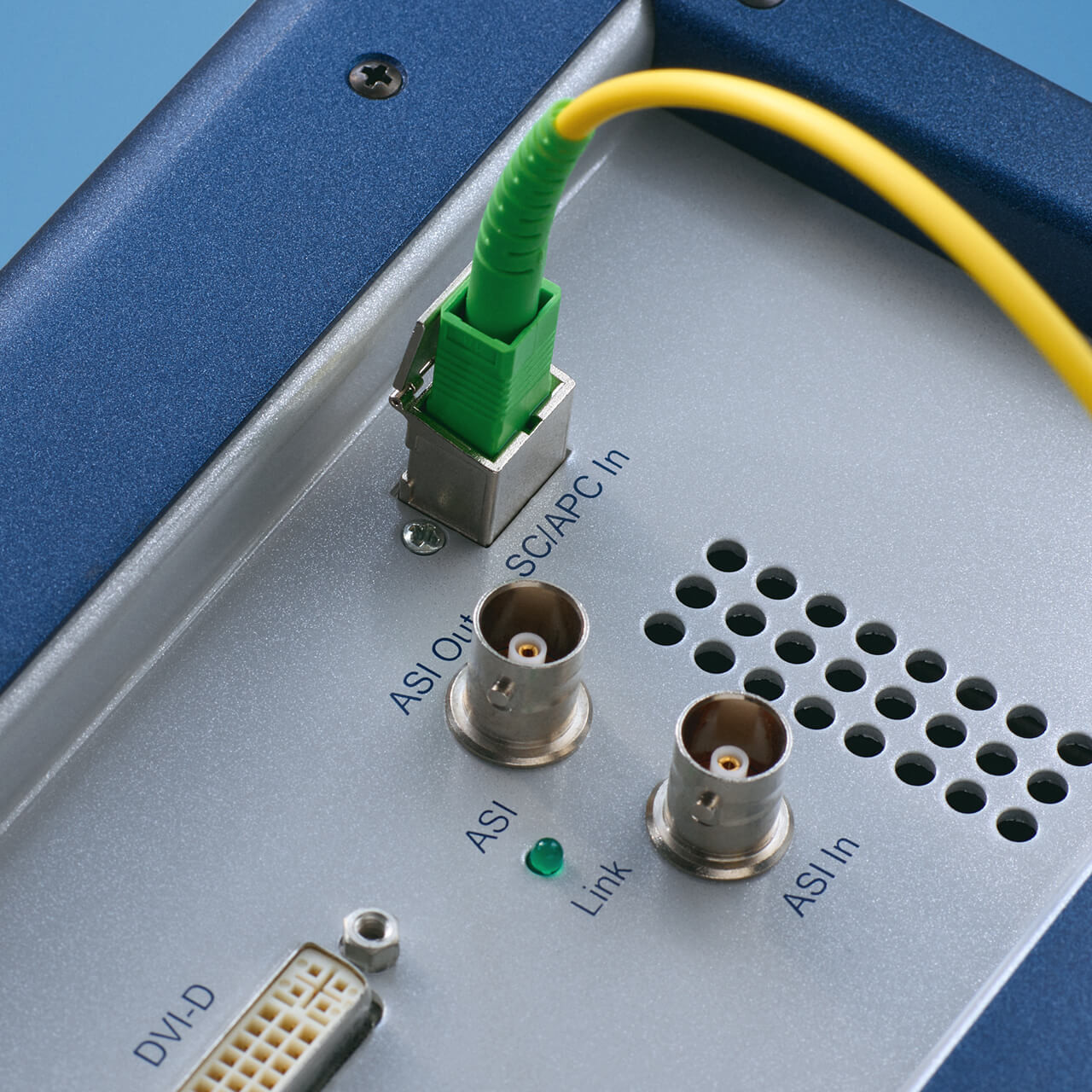

Große Probleme bereiten oft die optischen Verbindungen. Schon eine geringe Verunreinigung von Steckern und Fasern kann zu Fehlmessungen führen. Der optische Geräteanschluss des wird durch einen mechanischen Verschluss vor Verschmutzung optimal geschützt.

Als Serienausstattung steht ein UHD-Decoder zur Darstellung ultra-hochauflösender Bildinhalte und natürlich auch ein erweiterter CATV-Frequenzbereich bis 1.214 MHz zur Verfügung.

Auch die Anforderung zur Dokumentation von Anlagen ob tabellarische Messreihen im .xml Format, ob Screenshots von Fehlern oder Aufzeichnungen von Langzeitmessungen lässt sich mit ihm mühelos erfüllen.

Die jahrelange Erfahrung und die konsequente Weiterentwicklung des AMA 310-Konzeptes von KWS Electronic hat ein Messgerät entstehen lassen, das in Ausstattung und Präzision auf dem Markt genauso unschlagbar wie unerreicht ist: egal ob DOCSIS 3.0 oder 3.1, ob DVB-C oder Ultra-HD.

Der AMA 310 Complete D3.0 ist der Standard, an dem sich andere messen lassen müssen.

• Hochauflösendes, leuchtstarkes 5,5″ Farb-TFT
• Frequenzbereich von 5–2.150 MHz – für TV/FM/Rückkanal 5–1.214 MHz – für SAT 910-2.150 MHz
• Digital: DVB-S, DVB-S2, DVB-C, DOCSIS 3.0, DVB-T, DVB-T2, DAB+
• Analog: UKW, TV
• DOCSIS-Analyzer (DOCSIS 3.0)
• Rückkanal: Pegel, BER, MER und Konstellationsdiagramm in Verbindung mit VAROS 107
• Optische Leistung: OMI (optischer Modulationsindex), BER/MER/PE (Paketfehler), Konstellationsdiagramm, Spektrumanalyzer, Datagrabber
• EMI-Messung
• MPEG-H (HEVC)/UHD-Decoder mit 2 CI-Slots (SD-/HD-/UHD-/DVB T2- Bilddarstellung)
• Konstellationsdiagramm in Echtzeit (ausgenommen DVB-T2)
• Brumm- und Phasenjitter-Nachweis
• CATV: MER bis 40 dB, S/N (analog) bis 55 dB

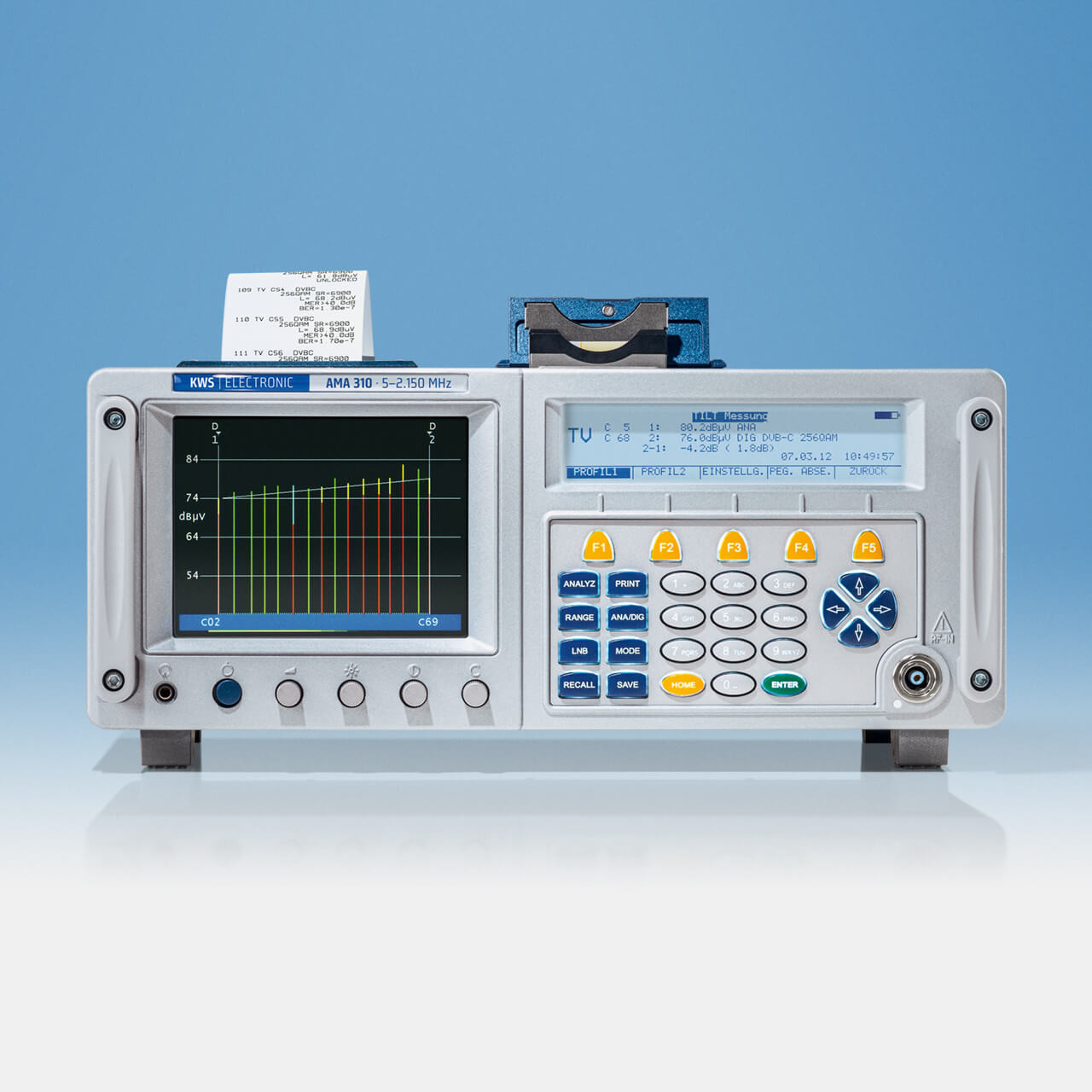

• Digitalanalyzer für alle Bereiche mit TILT-Messung, Ingress-Messung
• Echomessung für DVB-T (Impulsantwort)
• Videotext analog/digital, DVB-Subtitling
• DiSEqC, UNICABLE, JESS (EN 50494 und 50607)
• Programmierfunktion für adressierbare Antennendosen
• Signalgüteüberwachung mit Datagrabber
• Drucker für Messwerte und Screenshots
• USB, SCART in/out, DVI out, Ethernet (RJ-45)
• Lithium-Ionen-Akkupack 14,4 V/6,6 A
